Retour                                         Schéma de montage

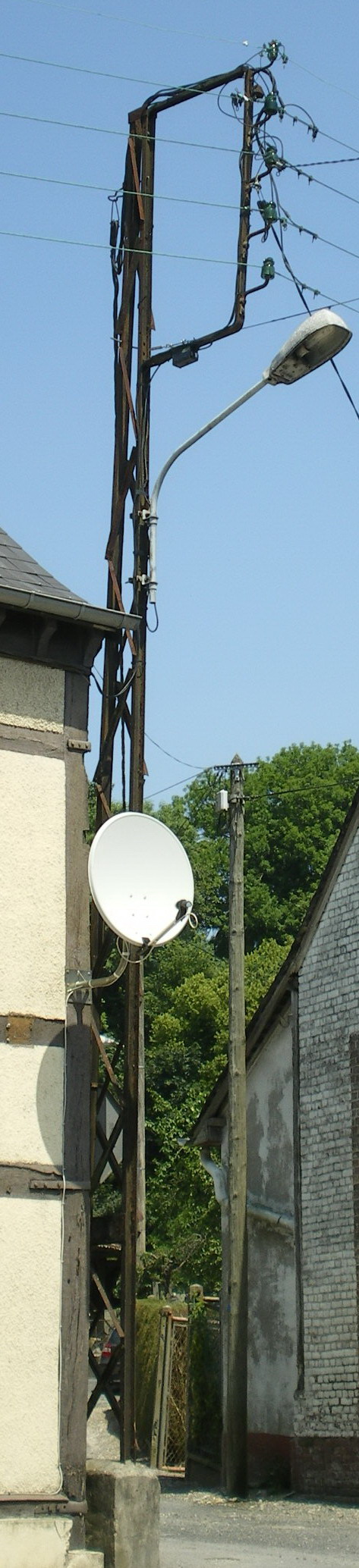

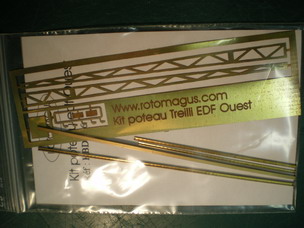

Kit d'un poteau EDF région Ouest , ce kit comprend les profilés ,la plaque de photogravure. des trous sont placés dans les isolateurs pour pouvoir passer un fil fin ,mettre une goutte de colle blanche de chaque coté pour arrondir l'isolateur.
Pour le montage :découper les montants ,les souder sur les profilés un de chaque côté les jambes duU vers l'extérieur .Souder le mat sur le socle rectangulaire, détacher la pièce avec les isolateurs la souder dans le creux du profilé en haut du mat.
découper à longueur les profil en L et les souder sur les diagonales du mat (coupe d'équerre).
coller la plaquette rectangulaire sur la barre horizontale du mat.
